开源分享 | 在线海报设计器,支持PSD解析、AI抠图等,基于Puppeteer生成图片

2023-09-18 11:16:00
茶无味的一天
转贴:
https://mp.weixin.qq.com/s/oP3MnEho4dKEh3uwajBjww
860

最近挤出时间来完善了这个项目,正式开源后在一天内就收获了上百个Star,今天想向大家分享下这个开源图片编辑器项目:迅排设计,以及我的一些感悟和开源体验。

项目速览

git clone https://github.com/palxiao/poster-design.git
cd poster-design
npm run prepared  # 快捷安装依赖指令
npm run serve     # 本地运行

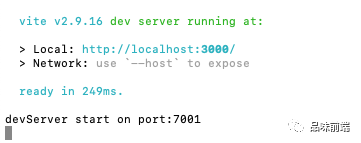

将同时运行前端界面与图片生成服务(30007001端口),合成图片时本地会启动一个 Chrome 浏览器实例。


下面一起来看下都有些什么功能吧。

上传 PSD 模板

点击 我的 - 资源管理,上传 PSD 模板按钮,进入 PSD 解析上传界面[4]界面。选择或拖入 PSD 文件,等待解析完成后开始编辑,调整好模板后点击右上角上传模板,等待完成。


上传完成后点击查看作品即可打开模板,之后在 我的作品 中可以找到该模板。


线上为功能测试,资源将被上传到 Github,并使用 jsdelivr 作为 CDN 节点访问,这在某些网络条件下可能会体验不佳,请确认你的网络环境,必要时科学上网。

由于服务器在国内,生成下载图片可能会图裂,这不是 BUG。

AI 抠图

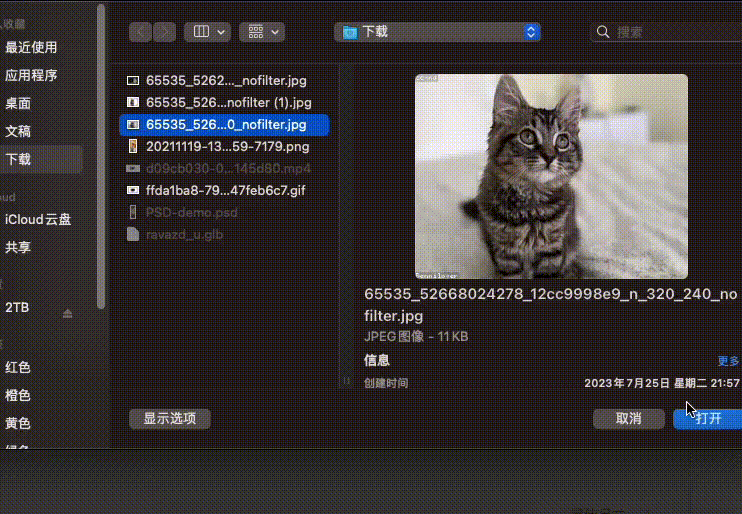

上传需要去除背景的图片,自动抠除背景。在线体验[5]


以上在线体验效果 Demo 所分配的服务器资源仅1核1G运存,可以看到应付简单抠图场景还是不错的,后面我会更新一篇文章介绍如何部署。

编辑与设计

快捷键

  • 保存:Ctrl(Command) + S
  • 复制(选中元素):Ctrl(Command) + C
  • 粘贴:Ctrl(Command) + V
  • 多选:按住 Shift / Ctrl(Command)  接着点选
  • 组合成组(多选时):Ctrl(Command) + G


文字

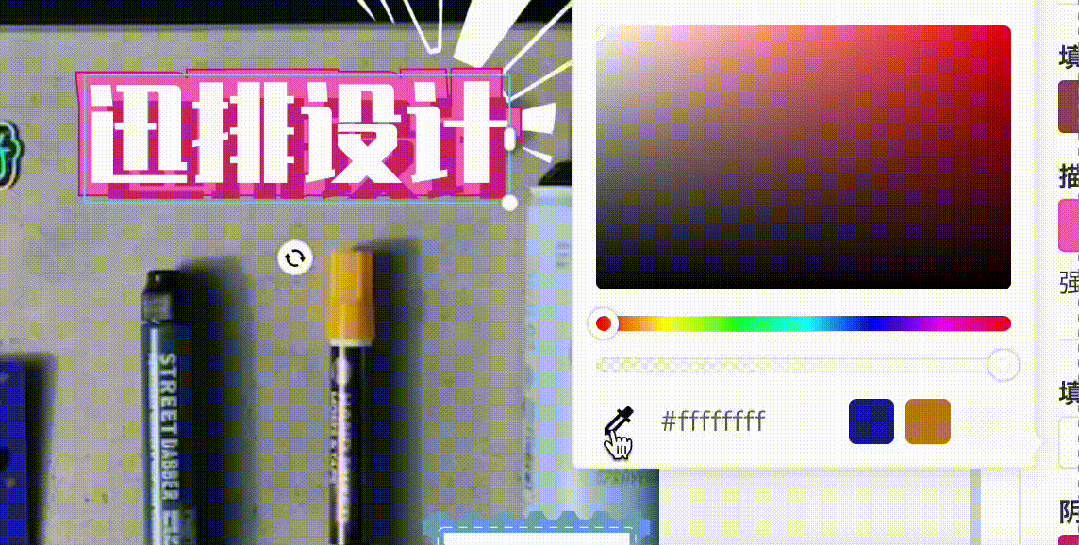

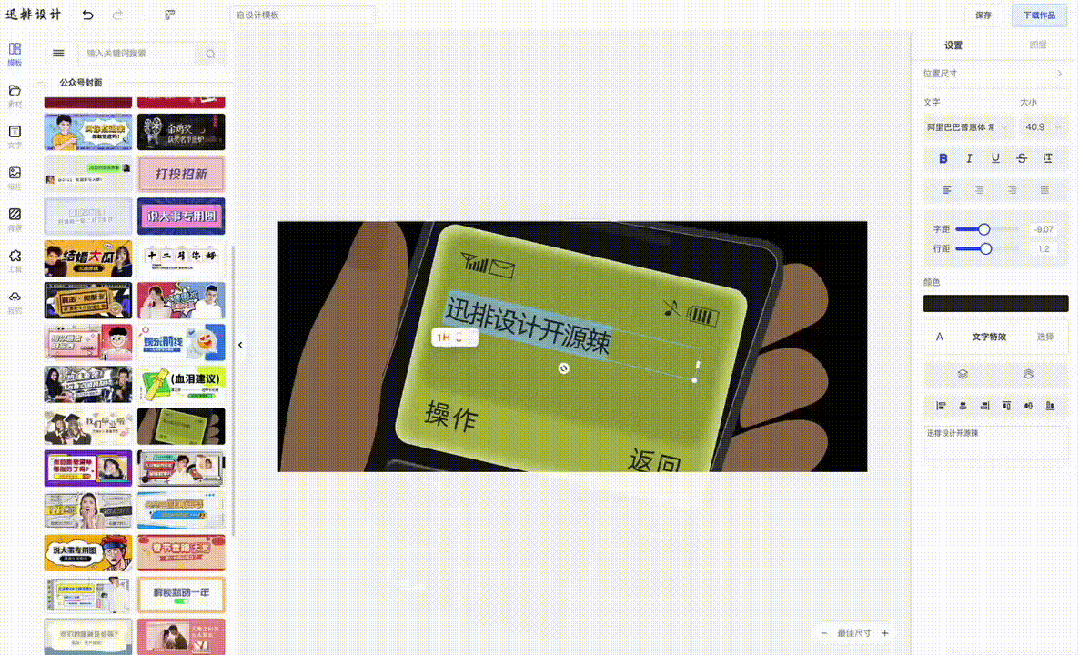

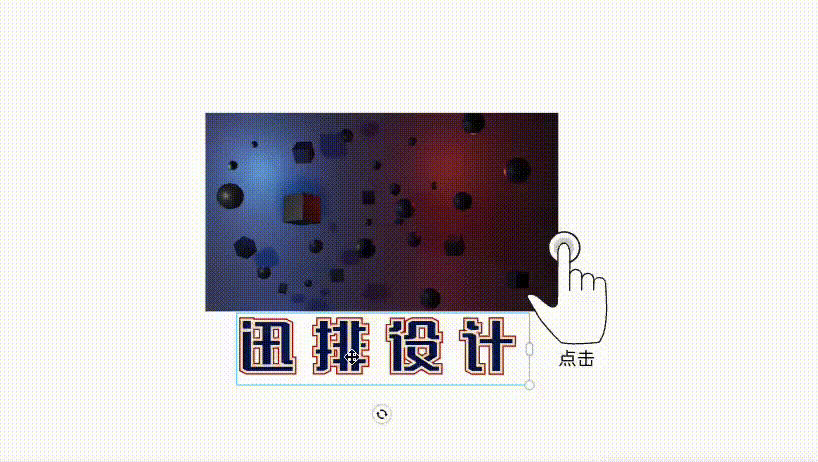

画布中双击内容,编辑文字,修改颜色,原生吸色器(Chrome):

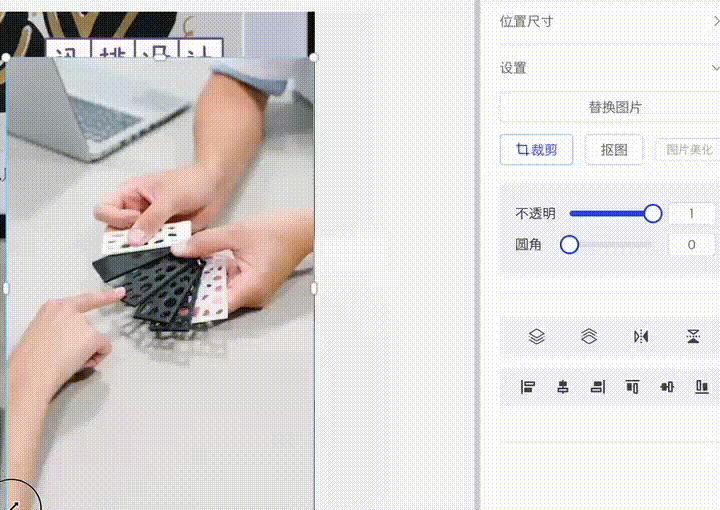

除了拖拽缩放图片大小,也可对图像内容进行缩放裁剪,裁剪通常用于截取显示原图像的一部分:

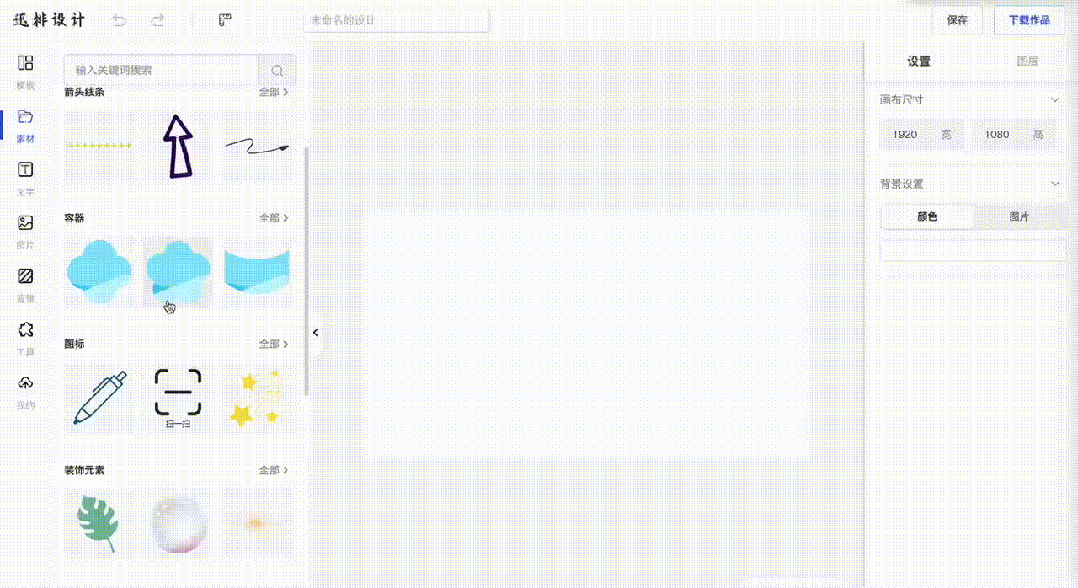

支持拖动图片放置到一个容器中显示:


图层

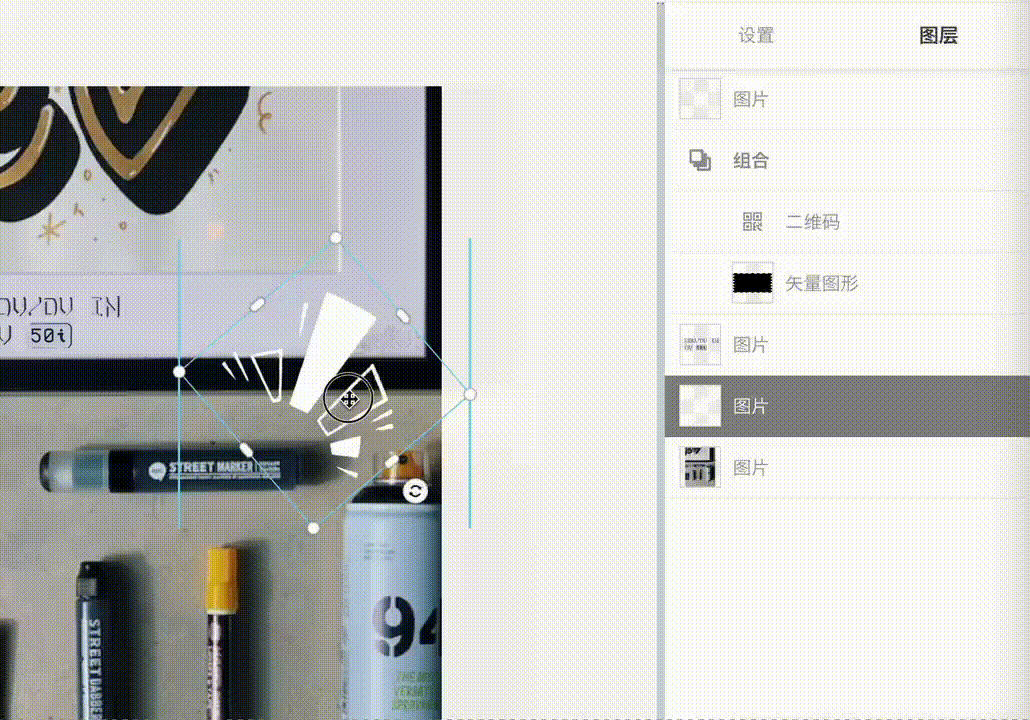

图层面板中可随意拖动元素快速改变层级,图层锁定后将固定在画布中,此时元素变得不可移动,再次点击按钮即可解锁:


标尺

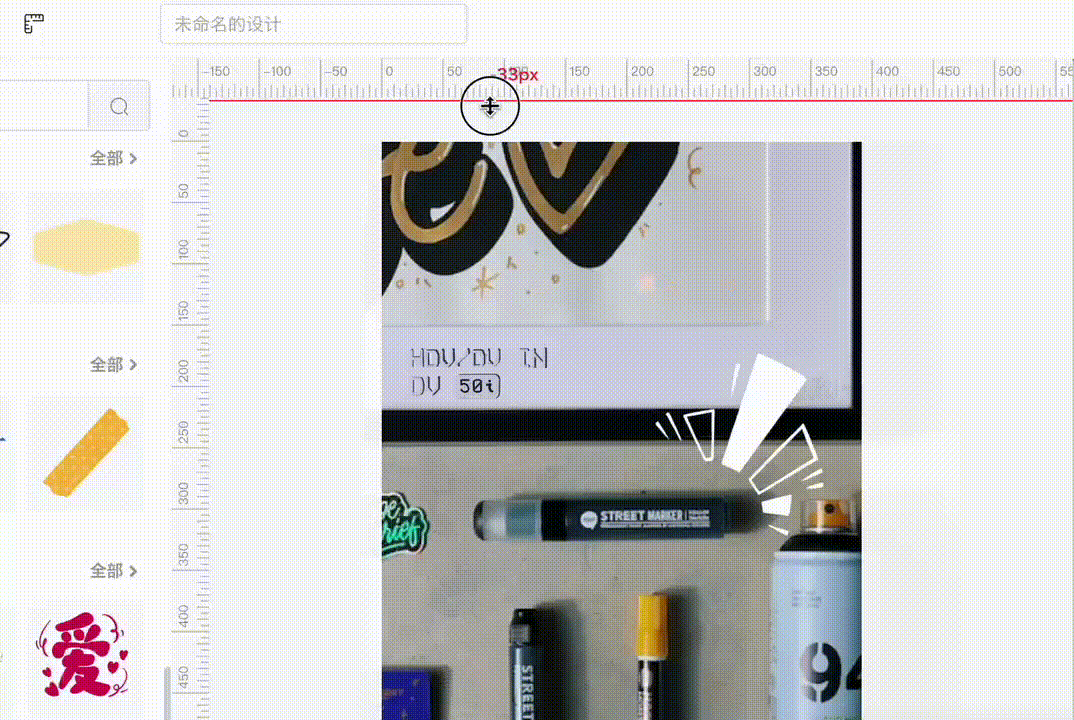

从标尺栏中拖出辅助线,按住线段拖回标尺栏中删除辅助线


项目架构

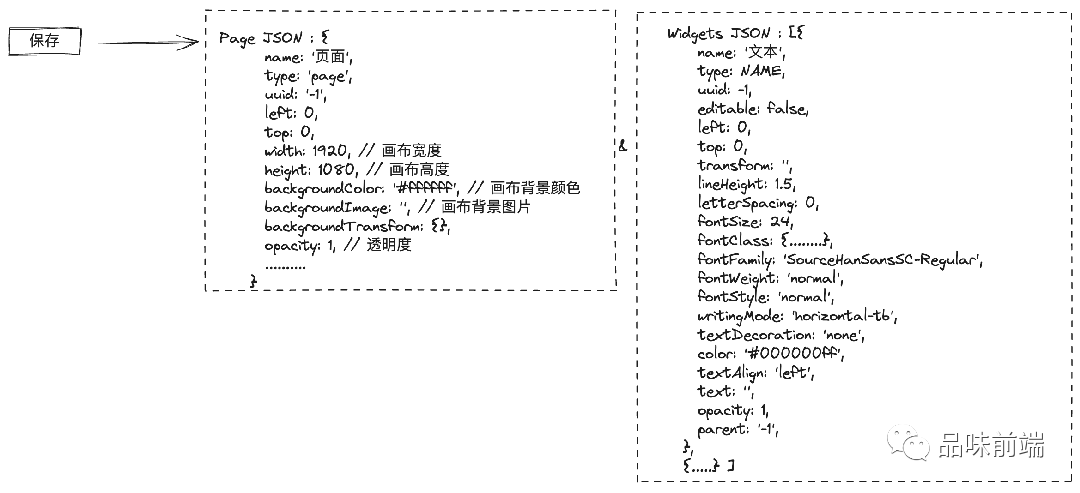

编辑界面就不多说了,就是对着稿定设计来,主要说说在保存时的操作,实际保存的是两段 JSON 内容:


其中 Page 是整个页面的 Schema,而 Widgets 则是扁平化的数组,代表着整个页面中的元素集合,拍平是为了高效直观地实现层级以及查找组件。

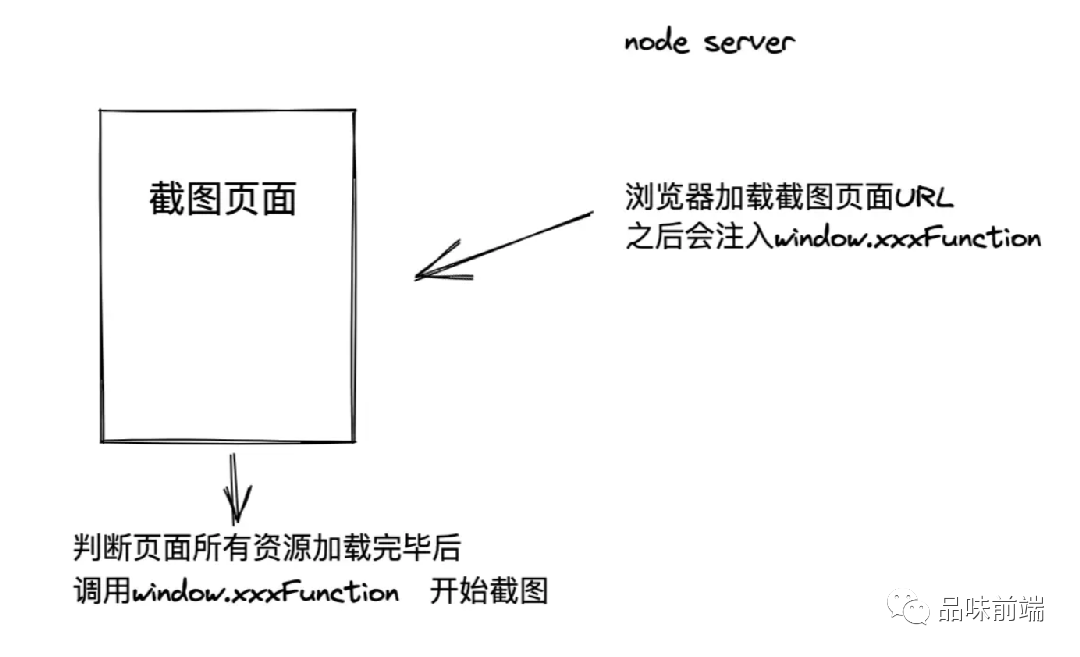

保存这些 JSON 后,在绘制页面请求这些信息,然后将页面呈现出来,绘制页移除了画布操作、属性菜单面板等编辑页才有的功能,只保留了基础组件的引入(如果有充足开发成本理论上可尝试采用 SSR 进一步提升速度),并通过一系列方法判断字体、图片、SVG 等元素是否加载完毕,一旦整个页面以及资源都加载完成则调用 window 下的广播通知开始截图。

在服务端,我们使用 puppeteer 启动无头浏览器,在 Chrome 中打开绘制页,并往其 BOM 中注入广播通知方法,这样就完成了整个图片生成操作的闭环。


技术栈概括

前端:Vue3 、Vite2 、Vuex 、ElementUI

服务端与图片生成:Node.js、Puppeteer、Express

一些可独立的功能会被抽取出来作为单独的库引入使用,组件库 Github 地址: https://github.com/palxiao/front-end-arsenal

前端目录详解

/src

├── App.vue
├── api // 请求接口管理
├── assets
|  ├── data // 数据资源
|  ├── fonts // 本地字体资源
|  └── styles // CSS 样式文件
├── common // 存放一些公共方法,例如上传下载、弹窗提示等
|  ├── hooks
|  └── methods
├── components
|  ├── business // 放置业务组件
|  |  ├── cropper // 裁剪(暂时弃用)
|  |  ├── image-cutout // 抠图
|  |  ├── moveable // 操作插件
|  |  ├── picture-selector // 照片库弹窗选择
|  |  ├── qrcode // 二维码插件
|  |  ├── right-click-menu // 右键菜单
|  |  └── save-download // 保存下载弹窗
|  ├── common // 公共组件
|  |  ├── PopoverTip.vue // 气泡提示组件
|  |  ├── ProgressLoading // 百分比进度条
|  |  └── Uploader // 上传组件
|  └── modules // 核心模块
|     ├── index.ts
|     ├── layout
|     |  ├── designBoard.vue // 主界面
|     |  ├── lineGuides.vue // 网格(弃用,由moveable提供辅助线功能)
|     |  ├── sizeControl.vue // 元素操作组件(弃用,由moveable代理)
|     |  └── zoomControl.vue // 缩放画布
|     ├── panel // 该目录下的所有文件自动导入项目中
|     |  ├── components
|     |  ├── stylePanel.vue // 右侧属性编辑面板
|     |  ├── widgetPanel.vue // 左侧功能菜单面板
|     |  └── wrap
|     |     ├── BgImgListWrap.vue // 背景选择面板
|     |     ├── PhotoListWrap.vue // 照片面板
|     |     ├── TempListWrap.vue // 模板列表
|     |     ├── ToolsListWrap.vue // 工具面板
|     |     ├── UserWrap.vue // 我的资源作品面板
|     |     ├── GraphListWrap.vue // 素材面板
|     |     ├── CompListWrap.vue // 组合列表(目前主要是文字组合)
|     |     └── TextListWrap.vue // 文字面板
|     ├── settings // 放置操作面板下的一些组件
|     |  ├── EffectSelect // 效果选择(未开发)
|     |  ├── colorSelect.vue // 颜色选择
|     |  ├── iconItemSelect.vue // icon选择
|     |  ├── numberInput.vue // 数字输入
|     |  ├── numberSlider.vue // 数字拖拉
|     |  ├── textInput.vue // 文字输入
|     |  ├── textInputArea.vue // 文字域输入
|     |  └── valueSelect.vue // 下拉选择
|     └── widgets // 该目录下的所有文件自动导入项目中
|        ├── pageStyle.vue // 背景/页面设置
|        ├── wGroup // 组合
|        |  ├── wGroup.vue
|        |  └── wGroupStyle.vue // 对应右侧面板的操作
|        ├── wImage // 图片
|        |  ├── components
|        |  |  └── innerToolBar.vue
|        |  ├── wImage.vue
|        |  └── wImageStyle.vue // 对应右侧面板的操作
|        ├── wQrcode // 二维码
|        |  ├── wQrcode.vue
|        |  └── wQrcodeStyle.vue // 对应右侧面板的操作
|        ├── wSvg // 矢量图
|        |  ├── wSvg.vue
|        |  └── wSvgStyle.vue // 对应右侧面板的操作
|        └── wText // 文字
|           ├── wText.vue
|           └── wTextStyle.vue // 对应右侧面板的操作
├── config.ts // 公共配置
├── main.ts // 项目入口文件
├── mixins // 一些公共混合代码,考虑优化
|  ├── methods
|  |  ├── DealWithCtrl.ts
|  |  └── keyCodeOptions.ts
|  ├── mouseDragging.ts
|  ├── move.ts
|  └── shortcuts.ts
├── router // vue 路由
|  ├── .....
├── store // Vuex 状态管理器
|  ├── index.ts
|  └── modules
|     ├── base
|     |  ├── .......
|     └── design
|        ├── .......
├── types // TS类型配置
|  ├── .......
├── utils // 工具函数目录
|  ├── axios.ts
|  ├── index.ts
|  ├── plugins
|  |  ├── cssLoader.ts // 异步加载css
|  |  ├── modules.ts // 全局加载公共组件
|  |  ├── pointImg.ts // 图片点位颜色,测试中
|  |  ├── preload.ts // 加载资源
|  |  └── psd // 设计稿解析
|  ├── utils.ts
|  └── widgets
|     └── elementConfig.ts // 配置全局默认导入的element组件
└── views // 页面目录
   ├── Draw.vue // 绘制页
   ├── Index.vue // 编辑页(首页)
   ├── Psd.vue // PSD解析页
   └── components

由于项目当初开发至一半时才改用 Vue3 重构,所以有部分代码混合了 Options 写法,还请各位大佬不要笑话。

开源感受

早在去年我于年中总结文章里分享这个项目后,就收到不少私信留言表示对项目感兴趣,甚至有要花钱买源码或商业化二次开发的,我都回绝了。当时我的想法是:这个项目能受到关注说明一定是有价值的,那么就不应该封闭起来!

与大多数程序员一样,我开始写前端也是从一段段胶水代码开始的,遇到问题的第一反应就是打开浏览器搜索,然后从各种问答与笔记中抽丝剥茧式地尝试解决问题。后来,代码越写越熟练,各种框架库使用起来得心应手,算得上是初窥门径,有时甚至也能一个人扛起整个前端项目了。当然,项目里通常也包含了几十甚至上百个第三方依赖。

不必感到羞耻,这就是许多公司开发的常态,技术细节的探索与学习是永无止境的,但无法保证效率的话,你可能会先丢掉饭碗,所有插件库都手撸,你可能一个项目都做不出来。

在我一开始做这个项目的时候,没有找到现成的开源可以依猫画虎,最后虽然写完了整个项目,但也走了不少弯路。所以我看到了对项目关注的人,就仿佛看到了曾经的自己,因此决定开源,即使我代码写得再烂,兴许也会有需要的人。

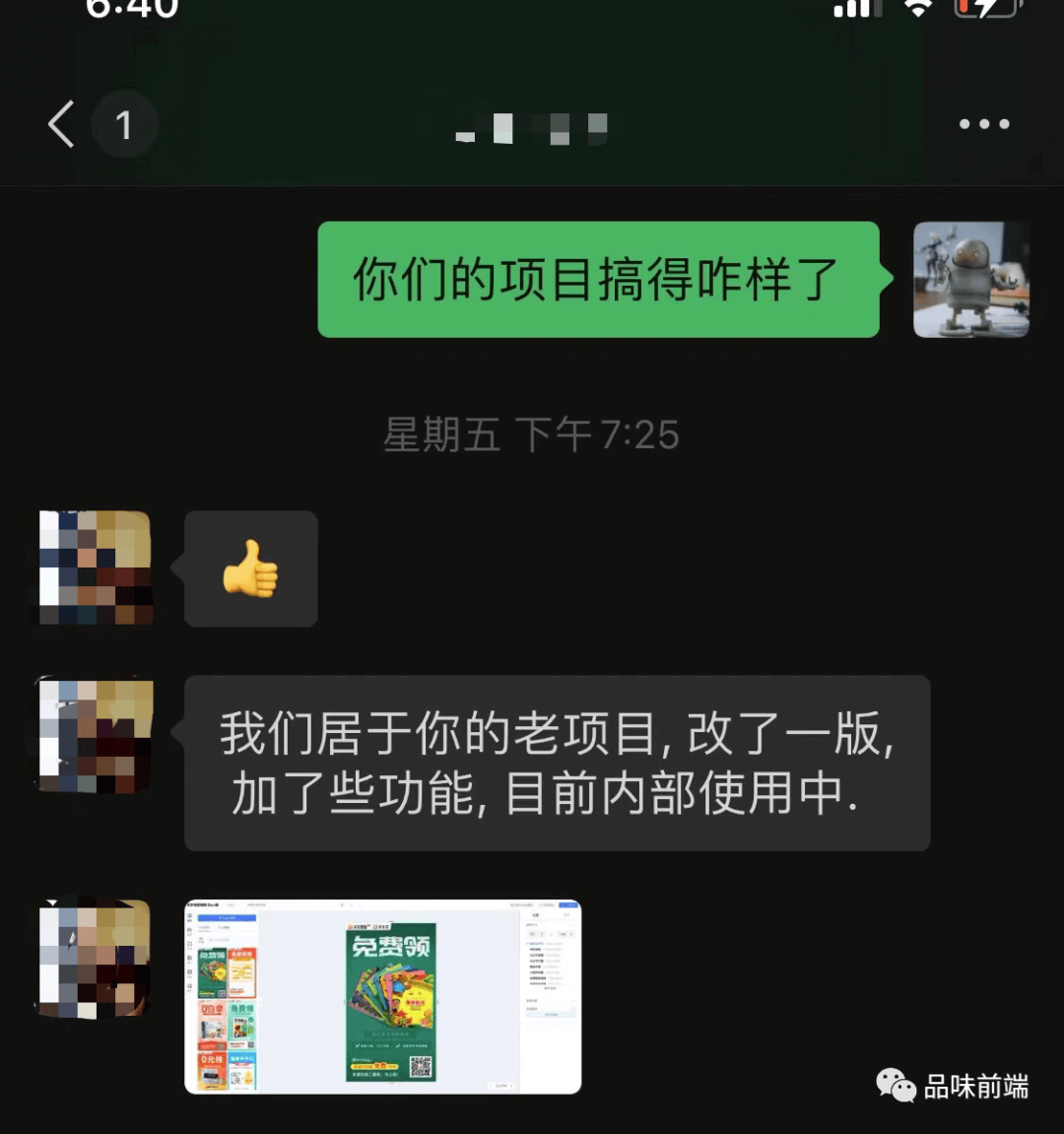

事实上,今年有人基于我的项目二次开发,上线了公司内部的编辑器:

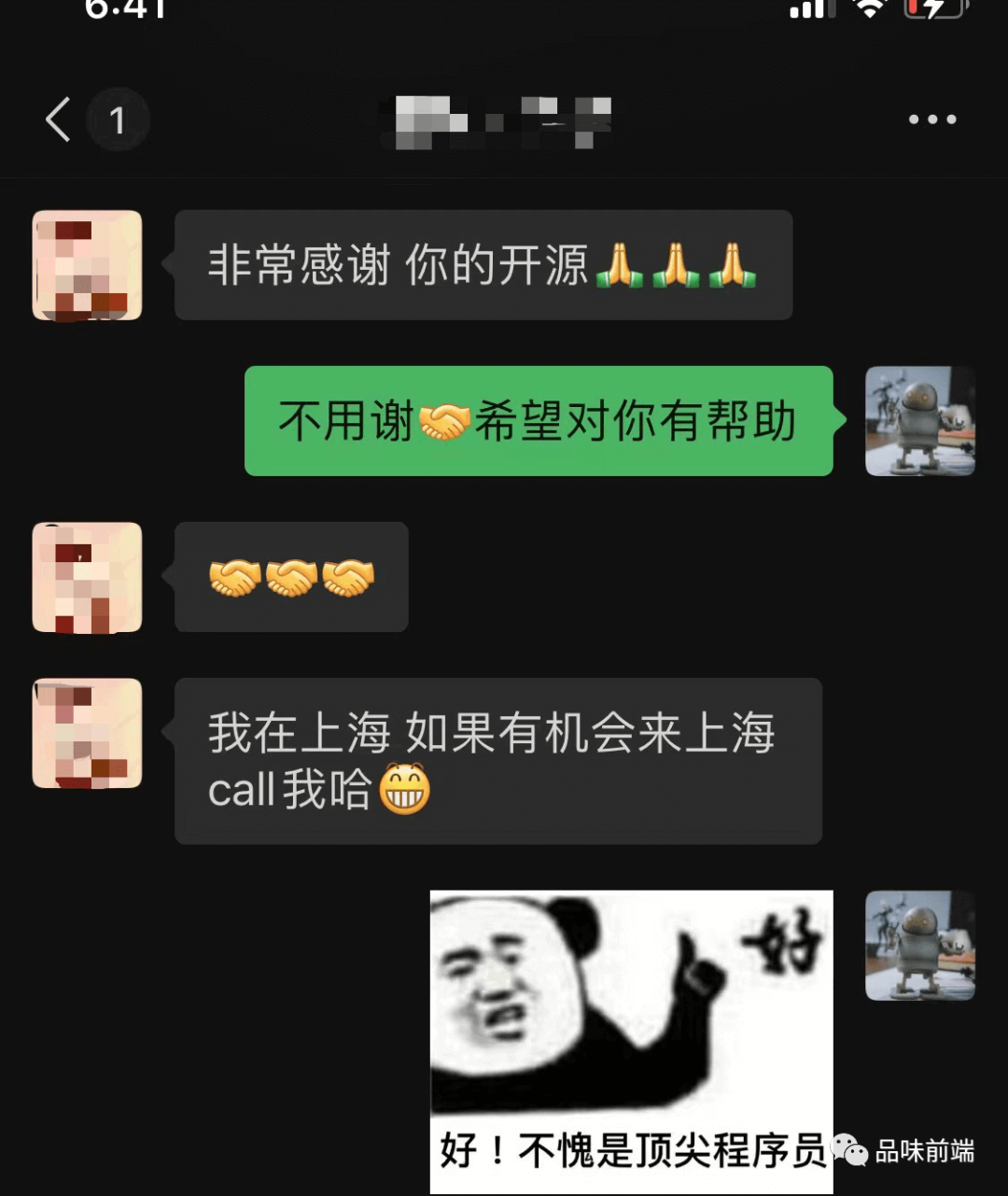

有人正打算在公司的搭建器上增加类似的功能,特地加了我微信向我道谢:


虽然这些都不是我的产出成果,但他们至少不用踩我踩过的坑,留出更多的时间,可以去研究自己热爱的东西,去实现自己某方面的技术追求,最终产出更多的轮子,前端的生态就会越来越好,所有人也就都能从中受益,这也是开源的意义之一。


目前项目还在不断完善中,可能有很多的不足之处,我也是一边学习一边成长。开源不易,如果项目对你有帮助或启发,可以点个 Star 支持一下~ 感谢!

Github 仓库地址: https://github.com/palxiao/poster-design

相关链接

[1] 在线 Demo 演示: https://design.palxp.com/
[2] 文档网站: https://xp.palxp.com/
[3] PSD 解析上传: https://design.palxp.com/psd
[4] AI 抠图在线体验: https://design.palxp.com/home?koutu=1
